ImageFilter
WaveImageFilter,SideImageFilter の波の波長・振幅・位相角の指定方法
がわかりづらいと思いますので、詳しく解説します。

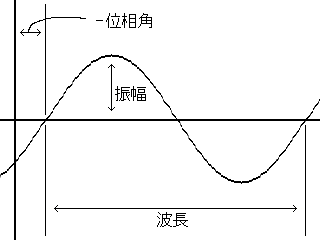

図 /
波長 /
振幅 /
位相角 /
戻る
波長・振幅・位相角
 |
波長
- 波長は 図 のように波一つ分の長さで、
ドット数で指定します。0 は指定しないでください。
値を大きくすれば波は緩やかに、
値を小さくすれば波は急になります。
-
- 波長に負の値を指定すると波が逆向きになります。
また、波長を 2 や 3 など極端に小さくすることで
ImageFilter は波打ちではなく
画像を震わせたような効果が得られます。
振幅
- 振幅は 図 のように波の大きさを表わす値で、
ドット数で指定します。
波打ち効果を得るために波長より小さく (波長の 1/4 程度) します。
-
- 振幅に負の値を指定すると、
実際の振幅としては絶対値が使用され、位相角が π だけずれます。
振幅を波長より大きくするとまた変わった効果が得られます。
位相角
- 位相角は 図 のように波のずれを表わす値の
符号を反転させた値で、ラジアンで指定します。
-
- 位相角に π/2 (Math.PI/2.0)
を指定すると波が余弦波 (コサイン波) になります。
位相角を少しずつずらした画像を作り、
連続で表示させると画像が波打っているアニメーションが出来ます。
それ以外の時は位相角は 0.0 が普通です。
